产品详情

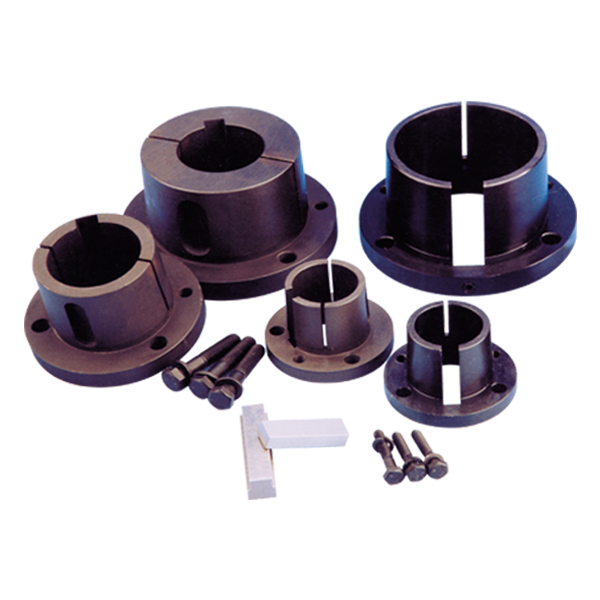

STL锥套

产品范围: 美标:(G/H/P1/P2/P3/B/Q1/Q2/Q3/R1/ R2/U01/U02/U1/U2/W1/W2/Y0) 欧标:(G/H/P1/B/Q1/R1/R2) 英制尺寸产品(适用于美标市场) 公制尺寸产品(适用于欧标市场)

Product Details

参数介绍:

       STL锥套包含G、H、P1、P2、P3、B、Q1、Q2、Q3、R1、R2、S1、S2、U0、U1、U2、W1、W2、Y0。

编号示例:

       Q1-1.1516,表示:Q1代表STL锥套号、1.1516代表1 15/16”。

产品范围:

系列标准

产品形式

尺寸范围(齿数或孔径等)

美标

G

Type1,3/8”-15/16”,Type2,1”

H

Type1,3/8”-1 3/8”,Type2,1 7/16”-1 1/2”

P1

Type1,1/2”-1 7/16”,Type2,1 1/2”-1 3/4”

P2

Type1,3/4”-1 7/16”,Type2,1 1/2”-1 3/4”

P3

Type1,1 1/8”-1 3/8”,Type2,1 5/8”

B

Type1,1 1/2”-1 5/16”,Type2,2”-2 7/16”

Q1

Type1,3/4”-2 1/16”,Type2,1 1/8”-2 11/16”

Q2

Type1,1”-2 1/16”,Type2,2 1/8”-2 5/8”

Q3

Type1,1 3/8”-2 1/16”,Type2,2 1/8”-2 1/2”

R1

Type1,1 1/8”-2 13/16”,Type2,2 7/8”-3 3/4”

R2

Type1,1 1/8”-2 13/16”,Type2,2 7/8”-3 5/8”

S1

Type1,1 11/16”-3 3/16”,Type2,3 1/4”-4 1/4”

S2

Type1,1 7/8”-3 3/16”,Type2,3 1/4”-4 3/16”

U01

Type1,2 3/8”-3 1/16”

U02

Type1,3 1/4”-4 1/4”,Type2,4 3/8”-5 1/2”

U1

Type1,2 3/8”-4 1/4”,Type2,4 3/8”-5 1/2”

U2

Type1,2 7/16”-4 1/4”,Type2,4 3/8”-5”

W1

Type1,3 3/8”-6 3/16”,Type2,6 1/4”-7 7/16”

W2

Type1,3 3/8”-6 3/16”,Type2,6 1/4”-7 7/16”

Y0

Type1,6”-7 15/16”,Type2,8”-10”

美标样本:STL锥套-美标.pdf
